الوصف

معلمات التقنية

وصف المنتجات

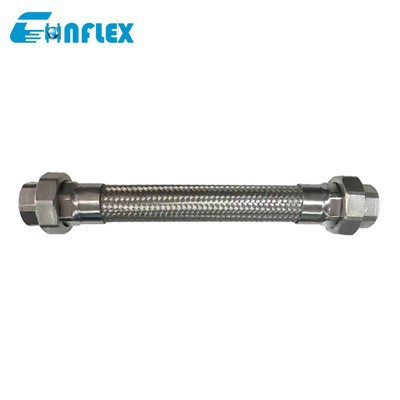

موصل الأنبوب المعدني المضفر ذو الحافة عبارة عن خط أنابيب مرن مصنوع من المعدن، ويتكون عادة من جزأين رئيسيين: سترة معدنية وأنبوب داخلي. الأنبوب الداخلي للخرطوم المعدني مصنوع من الفولاذ الكربوني والفولاذ المقاوم للصدأ، مع مقاومة درجات الحرارة العالية، ومقاومة التآكل، ومقاومة الضغط. السترة منسوجة من شبكة من الفولاذ المقاوم للصدأ. يمكن أن تنحني وتدور، لذلك يتم استخدامها على نطاق واسع في العديد من خطوط الأنابيب الصناعية والتجارية.

لا	اسم	مادة
1	منفاخ	الفولاذ المقاوم للصدأ
2	شبكة معدنية	الفولاذ المقاوم للصدأ
3	الأنابيب الملحومة	الفولاذ المقاوم للصدأ
4	شفة	SS304، ss316، الكربون الصلب، الخ

خصائص الأداء

شفة موصلات الأنابيب المعدنية مضفر لها الخصائص التالية:

1. يتمتع بمرونة جيدة، ولا يوجد انسداد أو تصلب

2. عيار خفيف وثابت

3. المرونة والانحناء المتكرر والمرونة الجيدة

4. مقاومة جيدة للتآكل ومقاومة درجات الحرارة العالية

5. مقاومة الانحناء القوية، وقوة الشد، ومقاومة الضغط الجانبي

6. ناعمة وسلسة، سهلة التركيب والتركيب والوضع

7. المزيد من سيناريوهات الاستخدام

مواصفات المنتج

الاسمي	القطر الداخلي	القطر الخارجي		الحد الأدنى لنصف قطر الانحناء		ضغط العمل
القطر DN	(مم)	خرطوم مموج	مع مجموعة الشبكة	ثابت	متحرك	مجموعة شبكة واحدة	اثنين من مجموعة الشبكة
8	8.8	13.2	14.4	50	110	15	20
10	11.7	16.5	17.7	65	145	15	20
15	13.5	19.5	21.1	80	180	15	20
20	20	27	28.6	120	270	10	15
25	27	34.5	36.1	160	360	63	10
32	32	40	41.6	175	400	40	63
40	39.6	52	53.6	225	510	40	63
50	49.7	62	63.6	280	640	30	50
65	61.2	80.2	81.8	410	915	30	50
80	79	96.3	97.9	486	1030	30	50
100	101.2	119.6	121.2	610	1340	25	40
125	124.1	145.3	146.9	700	1540	25	40
150	149.4	180.8	182.4	810	1780	25	40
200	176	240	243.2	1000	2000	25	40
250	248	290	294	1250	2500	25	40
300	298	350	354	1500	3000	16	25
350	347.6	400	404.8	1750	3500	16	25
400	397.6	460	464.8	2000	4000	16	25

ملاحظة: إذا كان الوسط عبارة عن زيت أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة العمل، فيمكنك تخصيصه عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب.
